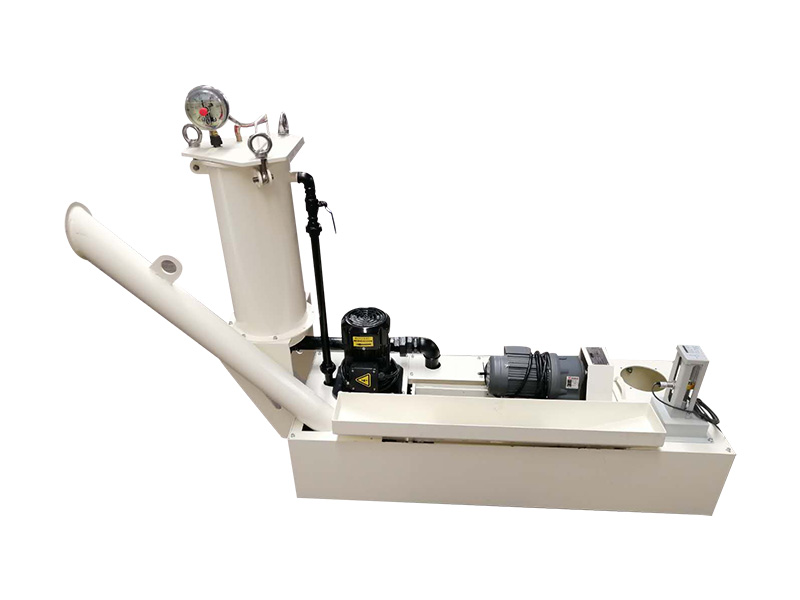

隨著國內數控技術的不斷發展，排屑濾油一體機作為數控機床上具有獨立功能的附件裝置，其性能也越來越受到別人的關注。排屑效率，過濾精度，實用性等關鍵性能直接影響了客戶對于一臺機床的評價。

現有立式加工中心多為鏈板排屑濾油一體機側排式的結構。鐵屑和切屑液通過大護罩的漏屑口進入鏈板的傳送槽內，分離鐵屑和切屑液。鐵屑經過鏈板傳送，送入鐵屑車內，切屑液回流至水箱內繼續使用。

現有的數控機床，其現有機床護罩的底部設置有延伸至現有機床護罩一側的側排板，側排板與現有機床護罩之間設置有連通至鏈板排屑機的[敏感詞]漏屑口，切屑液和鐵屑伴隨著鏈板排屑機傳輸至鐵屑車，大部分的鐵屑落入鐵屑車內部，少量的鐵屑伴隨著全部的切屑液落入到鏈板排屑機下方的[敏感詞]水箱內部，[敏感詞]水箱的頂部蓋有水箱網板，水箱網板為滿布有漏孔的鋼板，用于一次過濾鐵屑，[敏感詞]水箱與第二水箱連通，[敏感詞]水箱和第二水箱之間安裝有用于二次過濾鐵屑的[敏感詞]過濾盒，[敏感詞]過濾盒為滿布有漏孔的盒體，[敏感詞]過濾盒朝向[敏感詞]水箱的一側開口，第二水箱的中段安裝有將第二水箱分隔成兩個部分的[敏感詞]過濾網板，[敏感詞]過濾網板用于三次過濾鐵屑，第二水箱遠離[敏感詞]過濾盒的一側安裝有[敏感詞]水泵，[敏感詞]水泵將經過三次過濾的切屑液傳輸回切屑液儲存箱從而重新利用。

排屑濾油一體機現有技術具有以下缺陷：

1、鏈板排屑機具有橫向占地面積大、對鐵屑形狀、尺寸、材質等有一定局限性，通用性不強且排屑率不高，經常需要人為干預才能清理干凈。

2、由于鏈板排屑機側放，排屑機出屑口需伸出大護罩外側，加上需放置鐵屑車，大大增加機床橫向占地面積。

3、通過鏈排排屑機將鐵屑送至鐵屑車時會順帶較多切屑液，長期使用后不僅影響水箱水位，還會增加工作人員的工作量。

4、現有機床護罩上不僅[敏感詞]漏屑口尺寸偏小而且側排板的傾斜角度也偏小，不利于排屑。

5、由于工件加工時是放置在工作臺上，且[敏感詞]漏屑口在現有機床護罩前方，導致大部分鐵屑不能直接落入鏈板排屑機中，影響排屑裝置的排屑效率。
